Katalogabbildungen
aus Datenblättern

Ziel

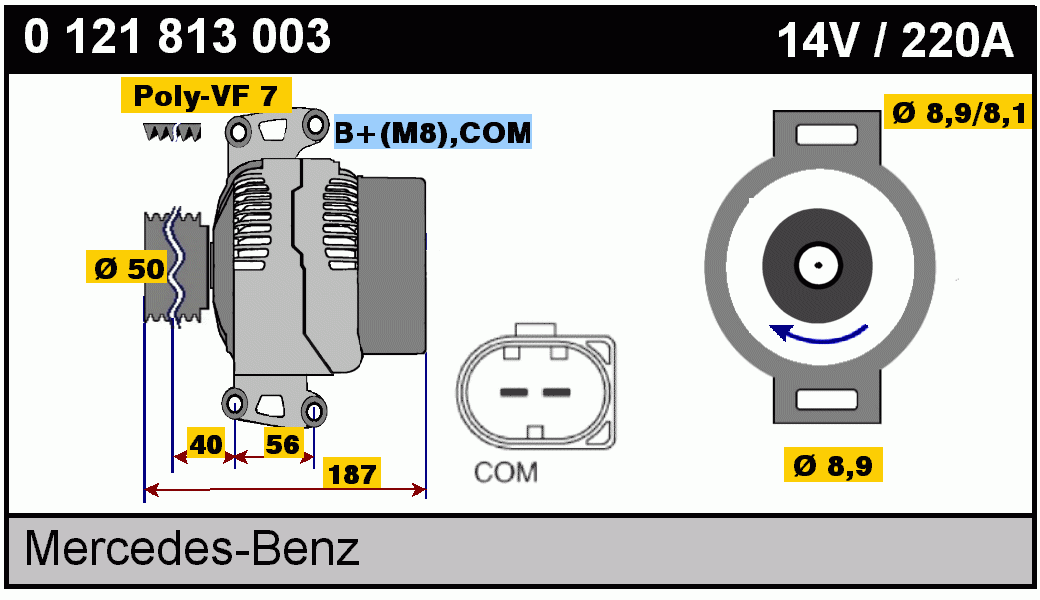

Erstellen technischer Zeichnungen zur Ersatzteilidentifikation und zur Vertiefung technischer Daten im Verkaufsgespräch

Verant-wortung

Alleinverantwortung zur Ausgabe druckfähiger Schemazeichnungen für ~4.000 Artikel

Aufgaben

Datenintegrität (Type, Maße, Leistung, …)
Klassifizierung und Abstimmung der Matrizen
Sondertypen
Updatefähigkeit
Sprachneutral für Europakatalog

Umsetzung

Nach umfangreichem Controlling der Datenintegrität wurde eine Typisierung erarbeitet, etwa 80 Matrizen erstellt und via Datenbank in mehreren layers dargestellt.
Benennung wie Artikelnummer, Konvertierung zu 300 dpi Grafikdatei

Bei Ergänzung der Datenbasis werden Änderungen und Neuzugänge automatisch erfasst und im nächsten Batchlauf als neue Grafikdatei ausgegeben.

Summary

Jährlich aktualisiert werden diese Zeichnungen bis heute im Starter&Generatorenkatalog, sowie allen elektronischen Medien zur Vertriebsunterstützung verwendet.
Der Liefertermin lag 20% über der 4 monatigen Projektlaufzeit.
Die Kosten blieben im vereinbarten Rahmen.
